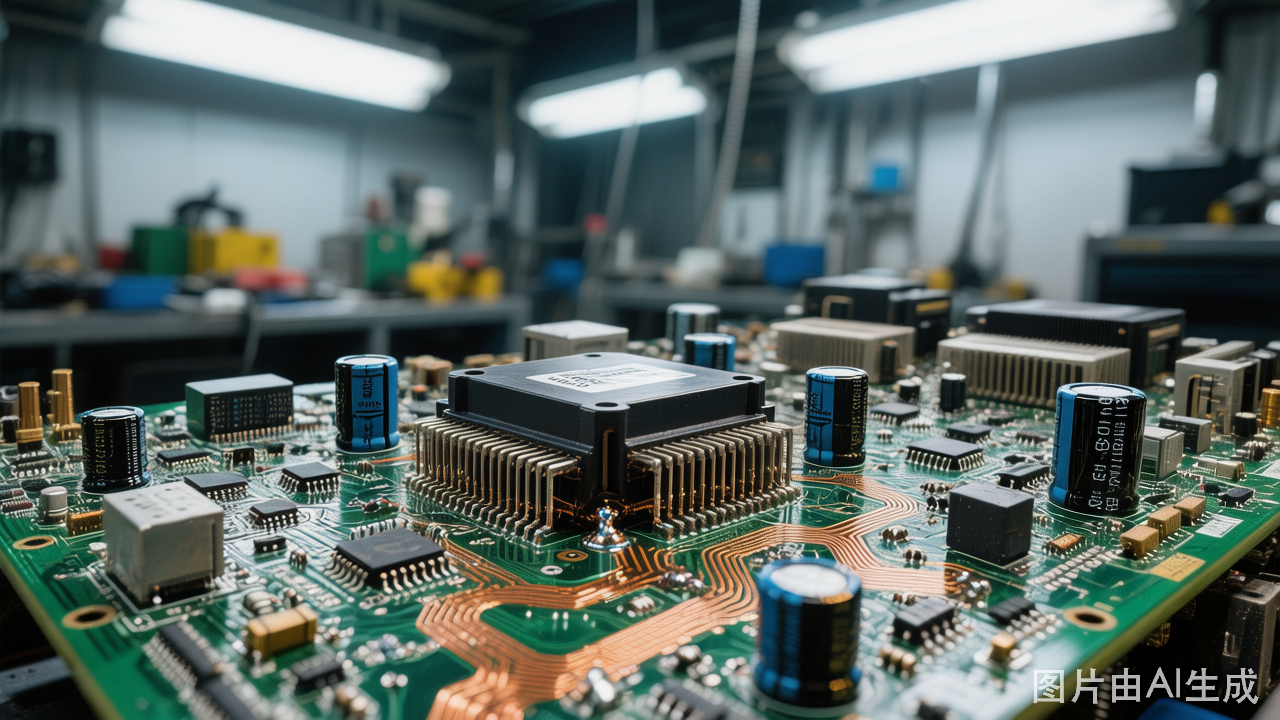

焊机主板故障最全维修指南：从电路原理到实操案例

焊机主板是焊机的"大脑"，负责控制焊接电流、起弧逻辑、保护功能等核心工作。主板故障是焊机维修中最考验技术的部分，也是很多维修人员头疼的问题。今天，大成焊接技术团队把自己多年的主板维修经验整理成这份指南，希望能帮助到大家。

一、逆变焊机主板的基本结构

以ZX7系列逆变焊机为例，主板主要包括以下几个部分：

• 主控芯片：通常采用SG3525、UC3846、UC3875等PWM控制芯片，负责产生驱动脉冲
• 驱动电路：将主控芯片的信号放大后驱动IGBT/MOSFET
• 电流采样电路：通过电流互感器或分流电阻采集焊接电流信号
• 保护电路：过流、过热、欠压等保护功能
• 显示/按键接口：与前面板显示和调节旋钮连接

二、主板常见故障类型

1. IGBT/MOSFET击穿

这是最严重的故障，通常伴随着保险丝熔断、主电路短路。IGBT击穿的原因包括：散热不良导致过热、驱动信号异常、输入电压过高等。维修时需要用万用表二极管档测量IGBT的CE极，正向导通、反向不导极为正常；如果双向都导通或双向都不导通，说明IGBT已损坏。

2. 驱动电路故障

驱动电路负责将控制信号放大到足够驱动IGBT的电压和电流。驱动电路故障会导致IGBT不能正常开关，引起炸管、过热等连锁故障。常见驱动IC有TLP250、HCPL-3120等。可以用示波器观察驱动波形是否正常。

3. 主控芯片损坏

主控芯片是整个控制系统的核心。芯片损坏的原因可能是供电异常、过热、外部干扰等。判断芯片是否损坏需要专业知识，可以测量芯片各脚电压与正常值对比。

4. 电容失效

主板上的电容用于滤波、耦合、定时等。电容失效会导致各种奇怪故障，如电流不稳、起弧困难、显示异常等。可以用万用表电容档测量容量，也可以用替换法测试。

三、主板维修步骤

第一步：观察外观

拿到故障主板，首先仔细观察有无明显损坏：电容鼓包/漏液、电阻烧焦、IC发黑、焊点虚焊/连锡等。外观检查能快速发现很多问题。

第二步：测量关键点位电阻

用万用表测量主板关键点位对地电阻，可以初步判断有无短路。正常情况下，主控芯片供电端、驱动输出端对地电阻应该在几百欧以上；如果接近零欧，说明有短路。

第三步：测量供电电压

给主板通电（注意安全，建议使用隔离变压器），测量各路供电电压是否正常。常见供电电压：+15V（驱动）、+5V（数字电路）、+3.3V（芯片内核）。供电异常往往是后级短路或电源芯片损坏。

第四步：波形分析

有条件的话，用示波器观察关键信号波形：PWM输出波形、驱动波形、电流采样波形等。波形分析是判断故障最准确的方法。

四、维修案例分享

案例：ZX7-315开机炸管

一台ZX7-315焊机，开机后听到爆炸声，断电检查发现IGBT和二极管都已炸裂。更换IGBT和二极管后通电测试，发现驱动芯片TLP250输出波形异常，进一步检查发现驱动电阻阻值变大。更换驱动电阻后故障排除。这个案例说明，炸管往往只是结果，找到炸管的真正原因才是关键。

五、学习主板维修的建议

• 先学习基础电子电路知识，了解常见元器件的作用和检测方法
• 多阅读焊机厂家提供的电路图和技术资料
• 从简单的故障开始练习，积累经验后再处理复杂问题
• 建立自己的维修笔记，记录遇到的故障和解决方法
• 有条件的话参加专业的焊机维修培训
